Oprek Nexus 5

Mengganti Kamera Nexus 5

Menyambung tulisan sebelumnya, setelah kamera pesanan saya dari eBay tiba di rumah, saya pun segera membedah HP Nexus 5 saya. Oh ya, step-step untuk mengganti kamera Nexus 5 ini saya mengikuti tutorial yang ada di video ini:

Video tutorial tersebut sangat mudah dipahami. Mungkin karena step-step dan komponen yang terlibat di dalamnya juga tidak rumit.

Saya sudah mencobanya, dan alhamdulillah kamera yang baru dapat berjalan dengan baik. Fokusnya tidak ada masalah. Jadi benar bahwa sumber permasalahan gagal fokus yang saya alami sebelumnya ada pada kamera, bukan pada firmware atau aplikasi.

Pada tulisan ini saya hanya mendokumentasikan langkah-langkah yang saya lakukan (yang kurang lebih) sesuai dengan video tersebut.

1. Menyiapkan peralatan yang diperlukan, antara lain:

  • Pin untuk membuka slot SIM card
  • Plastic opening tool
  • Obeng #00
  • Obeng minus
  • Kamera baru

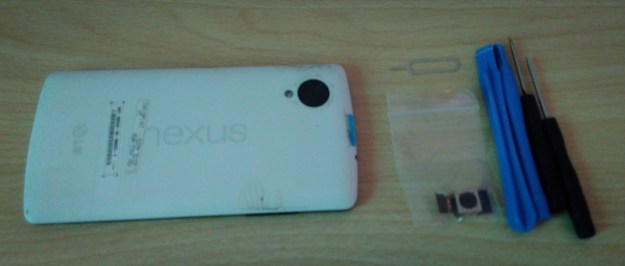

persiapan

Peralatan sudah siap

2. Mengeluarkan slot SIM Card dengan menggunakan pin

3. Membuka case belakang Nexus 5 dengan mencongkelnya menggunakan plastic opening tool. Bisa dimulai dari sela yang ada pada jack audio atau micro-usb. Setelah satu pengait lepas, berikutnya congkel pengait di sebelahnya, dan seterusnya memutar sampai semua pengait lepas.

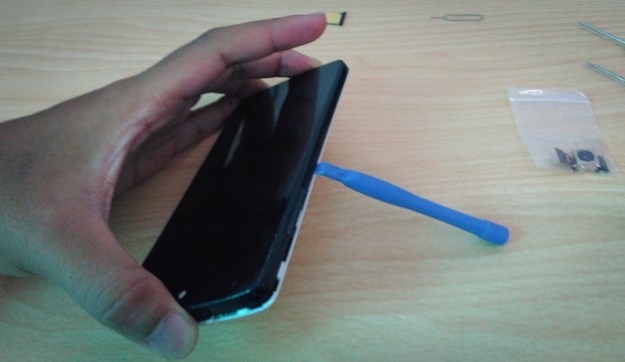

mencongkel

Mencongkel pengait case belakang

4. Mencopot sekrup-sekrup penutup logic board. Total ada 6 biji sekrup yang terpasang pada penutup logic board Nexus 5.

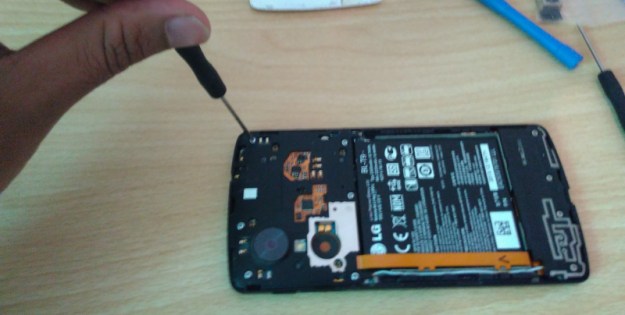

buka-sekrup

Mencopot sekrup pada penutup logic board

5. Membuka penutup logic board yang telah terlepas sekrup-sekrupnya itu.

6. Lepas konektor logic board ke charging port, baterai, kamera depan, dan kamera belakang. Congkel dengan menggunakan plastic opening tool.

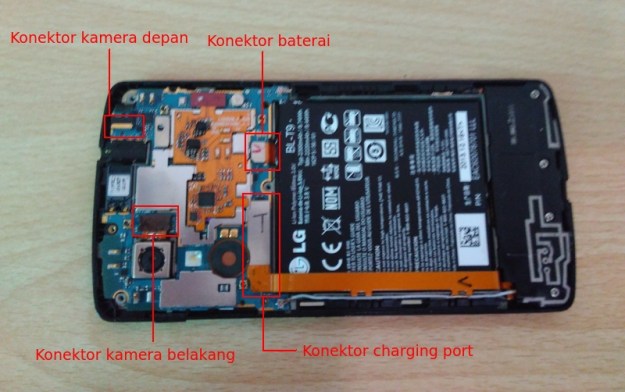

konektor

Lepas konektor

7. Angkat logic board dari tempatnya. Pada langkah 6, sebaiknya kita juga perlu melepas kabel penghubung yang terpasang di kedua sisi logic board agar logic board mudah dipinggirkan terlebih dahulu.

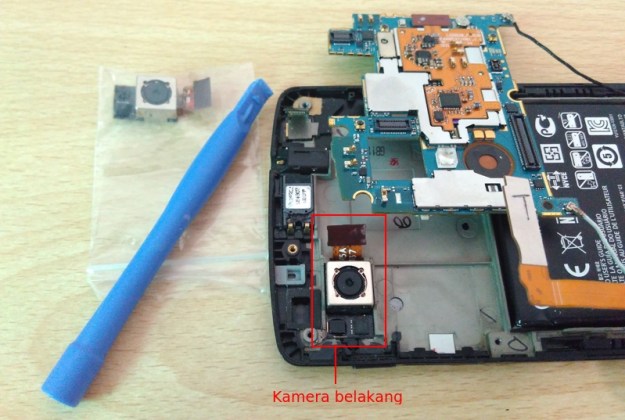

Mengangkat logic board

Mengangkat logic board

8. Lepas kamera belakang. Congkel dari bawah pada bagian hitam yang ada di samping lensa. Untuk mencongkelnya saya menggunakan obeng minus. Congkellah dengan berhati-hati agar tidak sampai merusak bagian hitam tersebut.

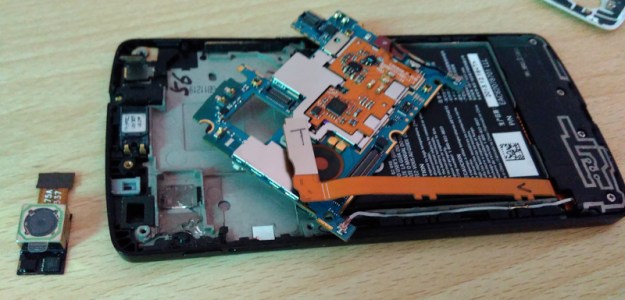

kamera-tercongkel

Kamera belakang telah dilepas dari tempatnya

9. Pasang kamera belakang yang baru pada tempatnya.

10. Kembalikan lagi logic board pada posisinya. Perhatikan posisi flex cable konektor kamera depan, kamera belakang, baterai, dan charging port jangan sampai tertimpa oleh logic board.

11. Pasang kembali konektor-konektor kamera depan, kamera belakang, baterai, dan charging port pada logic board.

12. Pasang kembali cover penutup logic board.

13. Pasang skrup-skrup pada cover penutup logic board.

14. Pasang kembali case belakang Nexus 5.

15. Pasang kembali slot SIM card.

16. Selesai. Nexus 5 sudah bisa dihidupkan kembali dan digunakan seperti biasa.
